矿用隔爆型高压配电装置的结构特点、用途及型号含义

矿用隔爆型高压配电装置适用于煤矿井下含有爆炸性气体(甲烷、煤尘混合物)的场所。对额定电压6kV、10kV,额定电流至400A的三相交流中性点不直接接地的供电系统进行控制、保护和测量,并可作为直接启动高压电动机之用。
(1)BGP9L-6AKr用隔爆型高压真空配电装置
①结构特点BGP9L-6AK矿用隔爆型高压真空配电装置的结构分为隔爆箱 和机芯小车两大部分,有DCZB-X系列微电脑程控综合保护装置和简单实用的 弹簧储能机构。产品分为a、b、c、d四种结构型式,以满足受电、联络、馈电、联台直接控制等不同使用方式。
外形尺寸:1285mm X 1255mm X 1147mm。
安装尺寸:700mmX564mm。
安装尺寸:700mm X 564mm。
②用途该型高压真空配电装置适用于煤矿井下含有爆炸性气体(甲烷、 煤尘混合物)的场所,对额定电压6kV、频率50Hz、额定电流至400A的三相 交流中性点不直接接地的供电系统进行控制、保护和测量,并可作为直接启动高 压电动机之用。

(2)BGP9L矿用隔爆型高压真空配电装置
①结构特点 BGP9L矿用隔爆型高压真空配电装置外形见图2-30。
图2-30 BGP9L矿用隔爆型髙压 真空配电装置外形图
②用途该型高压配电装置适用于煤矿井下含有爆炸性气体(甲烷、煤尘 混合物)的场所,对额定电压6kV、10kV,额定电流至400A,频率50Hz的三 相交流中性点不直接接地的供电系统进行控制、保护和测量,并可作为直接启动 高压电动机之用。


(3) BGP12-6N矿用隔爆型高压真空配电装置

①结构特点BGP12-6N矿用隔爆型高压真空配电装置总体为多箱式结构,分机构箱、配电箱、接线箱、底架、支架五部分组成。使用先进的微电脑程控高压综合保护装置,整定准确、可靠,体积小,重量轻,便于井下巷道运输和保护,并能同正在使用的PB2-6CZ、PB4-6Z产品联合使用。外形见图2-31。
外形尺寸:1250mmX920mmX 1450mm。
安装尺寸: 700mmX 500mm。
②用途该型高压配电装置适用于煤矿井下含有爆炸性气体(甲烷、煤尘 混合物)的场所,对额定电压6kV、频率50Hz、额定电流至400A的三相交流中性点不直接接地的供电系统进行控制、保护和测量,并可作为直接启动高压电 动机之用。

(4) PB2(3)-6GAZ矿用隔爆型高压真空配电装置
①用途PB2(3)-6GAZ矿用隔爆型高压真空配电装置适用于煤矿井下含有爆炸性气体(甲烷、煤尘混合物)的场所,在额定电压6kV、频率50Hz的三相交流中性点不接地的电网中作为配电线路、变压器及电动机的控制、保护和测量及启动装置。

(5) PB3-6GZ矿用隔爆型高压真空配电装置
①结构特点PB3-6GZ矿用隔爆型高压真空配电装置分机构箱、配电箱、接线箱、支架四个部分,机构箱体内装有电流表、电压表、电度表、操动机构。该装置体积小,重量轻,便于运输和维护。配电箱有a、b、c三种结构型式。
外形尺寸:1350mmX1208mmX1450mm。
安装尺寸:630mmX570m。
②用途该型高压配电装置适用于煤矿井下含有爆炸性气体(甲烷、煤H 混合物)的场所,对额定电压6kV、频率50Hz的三相交流中性点不直接接地的供电系统进行控制、保护和测量,作为配电及电动机的启动装置。

(6)MiVAC3.6S1、12S2矿用隔爆型高压真空型配电装置
①结构特点 MiVAC3.6S1、12S2矿用隔爆型高压真空配电装置由隔爆外壳、真空断路器和电子保护装置组成,过流整定范围4.8倍,漏电保护可选择。
外形见图2-32.
②用途 该型高压真空配电装置适用于煤矿井下含有爆炸性气体(甲烷、 煤尘混介物)的场所,在额定电压6kV、10kV,额定电流400A中性点不直接接地的三相电网中作为配电装置,具有过载、短路、漏电、绝缘监视等保护功能。

矿用隔爆型高压电缆连接器
(1) ACKB 30-200B/6000矿用隔爆型高压电缆连接器
①结构特点ACKB 30-200B/6000矿用隔爆型高压电缆连接器由以下三部分组成。
a.电缆固定引线装置,由压紧法兰盘、压板、垫圈、封环及无缝钢管焊接 圆外壳及内外接地外壳组成。
b.接线装置为无缝钢管制成的中壳及固定在内腔绝缘体组成。
c.可动接触部分由装于绝缘体内的铜接线座、铜连接管、铜插座及接触杆 组成。
外形见图2_33。
②用途  该型链接器用于煤矿井下采煤掘进巷道中链接6kV电力电缆电路。可供普通型或UGSP监视屏蔽型电缆在移动变电站供电时接线之用,可在电缆段上两端连接用,以便互相插接,也可将其一半专用防爆链接部位接到移动变电站上。

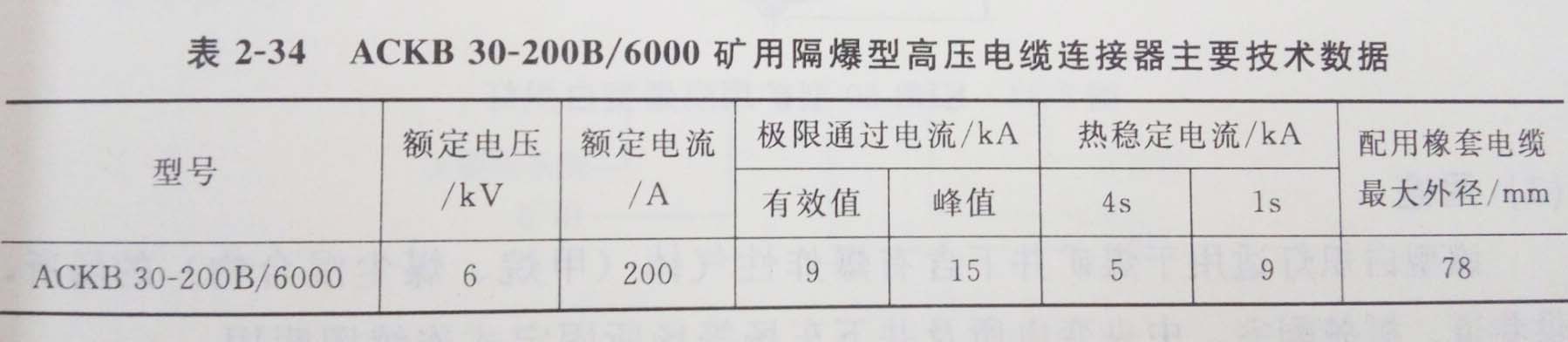

③主要技术数据 该型链接器主要技术数据见表2-34.

(2)BCG1-200/6000矿用隔爆型高压电缆连接器

①结构特点 BCG1-200/6000矿用隔爆型高压电缆连接器外形与上述产品类似。
②用途  该连接器适用于井下移动变电站及高压供电系统中。
额定电压:600V。
额定电流:200A。
